第一章  产品功能及技术参数

水控器是以非接触式IC卡作为电子钱包以预付费的方式实时扣取卡中金额的节水产品。该产品通过对出水管道的电磁阀开关控制来实现控水节水目的。计费方式为计时或计量方式两种,控制器有八位数码管显示屏,可显示卡内余额。还可显示总消费额,对控制器来说,一笔消费是指将卡片插入控制器感应区按下开始键直到这张卡被拿开或按停止键为止。控制器只累加总消费额不保存每一笔明细记录。控制器在单机下工作,不用联网,参数的设置与数据的采集都是通过相应的卡片来实现的,控制器上可直接查询没有被采集的消费总额。

一、产品特点

l         优美整洁的外观设计。

l         防水设计,键盘,上下壳都有双重防水处理。

l         完美的节水设计,采用读卡和开关双重方式控水,插卡后按下‘出水’键出水,拿走卡或按下‘关水’键停止出水。

l         采用电子钱包的消费方式,水控器上记录未被采集的消费总额。

l         用系统的采集卡可以方便的提取消费累积总额,不需要复杂的联网,减少了施工。

l         用系统的系统卡或设置卡可以对水控机的系统参数进行设置。

二、技术参数

1.         卡片种类: 符合 mifare 标准的卡.

2.         操作距离: 50mm.

3.         工作频率: 13.56MHZ.

4.         读卡时间: <0.3 .

5.         工作电压: DC12V

6.         环境温度: 0--70.

7.         输出控制方式: 继电器输出触点.

8.         发卡量:  无限

9.         计费精度: 0.01 .

10.     最大累计消费总额: 10 .

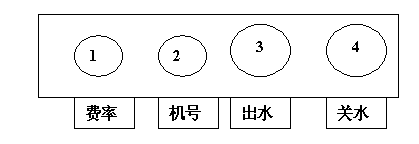

三、键盘功能




l         [费率] 键:
不放卡按‘费率’键可以查询费率。

l         [机号] 键:
不放卡按‘机号’键可查询机号。

l         [出水] 键:
放上卡后按‘出水’键出水计费。

l         [关水] 键:
在出水扣费时按‘关水’键停止出水扣费。

四、使用卡类型(软件发行)及说明

l         系统卡

用于发卡和设置水控器参数

l         费率卡

用于设置水控器费率

l         采集卡
用于采集水控器的累积消费总额,每一张卡可以采集42台水控器的消费数据。

l         用户卡
用户消费时用于刷卡计费。

第二章  安装、检测与首次开机设置

一、开机设置

1.         从包装箱中取出水控机,检查外壳是否完好;

2.         计时接上 12V 电源及电磁阀(接线方法参见第五章);

3.         计量接上 12V 电源、水表、电磁阀(接线方法参见第五章)

4.         水控机应安装在远离金属的场所,不可固定在金属板面上;

5.         卸下水控机的背板,将其固定在墙面适当的位置,然后再将水控机固定;

6.         检查连线是否正确,检查无误后打开电源开关,电源指示灯亮;

7.         用设置卡和键盘设置费率(参见第四章);

8.         设置成功后可进行正常工作;

9.         若以后需修改参数,可通过设置卡进行设置。

二、使用方法

①打开水控机先会出现‘73516240’的字样,然后会清屏‘00000000’,然后会显示没有被采集的消费累积总额。在无插卡和其他操作时显示的正常面没有被采集的消费累积总额。

②插入用户卡,屏幕上显示卡中金额,按下‘出水’键,自动扣款,开始计费,同时打开电磁阀,开始供水。

③按‘关水’键会暂停供水;再按‘出水’键,则开始继续供水。

第三章  查询信息

一、看消费总额

在无卡状态下的正常显示就是消费总额。

二、查看消费费率

l         计时水控机:

按‘费率’键可查询费率(如:显示‘12        6’就代表12秒钟扣6分钱)。

l         计流量水控机:

按‘费率’键可查寻费率(如:显示‘02      6’就代表02水扣6分钱)。

三、查看机器号

l         计时水控机:

按‘机号’键可查询机号(如:显示‘23’就代表机号是23)。

l         计流量水控机:

按‘机号’键可查询机号(如:显示‘23’就代表机号是23)。

第四章  下载系统及参数设置

一、返回到出厂状态(清除机内所有设置及数据)

二、系统参数设置

将系统卡或设置卡(在管理软件中发设置卡时已设定)插入水控器,按‘出水’键进行设置。“-SYS-”,表示此卡为合法的设置卡。按下“出水”键(设置),当显示 -PASS- 表示设置成功,取出设置卡或系统卡。


注:

1.         设置的最大扣款时间为99秒,最大扣款金额为99分;

2.         设置的最大扣款水量为25.0,最大扣款金额为99分。

三、下载密码

机器无下载密码时,界面显示  SYSErr

四、清除系统设置(消除本系统设备所有设置)

第五章  数据采集

l         插入采集卡,数码管上显示此采集卡已采集的数据条数,然后按下‘出水’键进行数据采集,如显示‘—FULL—’则表示此卡已满没有空间,需要更换采集卡,如显示‘—PASS—’表示数据采集完毕,可以取出采集卡了。

l         机器无下载费率,界面显示‘—OPErr—’。

第六章  设备安装及接线方式



三、接线方式

12V 电源   黑:GND     绿:电磁阀:正12V   黄:电磁阀地
